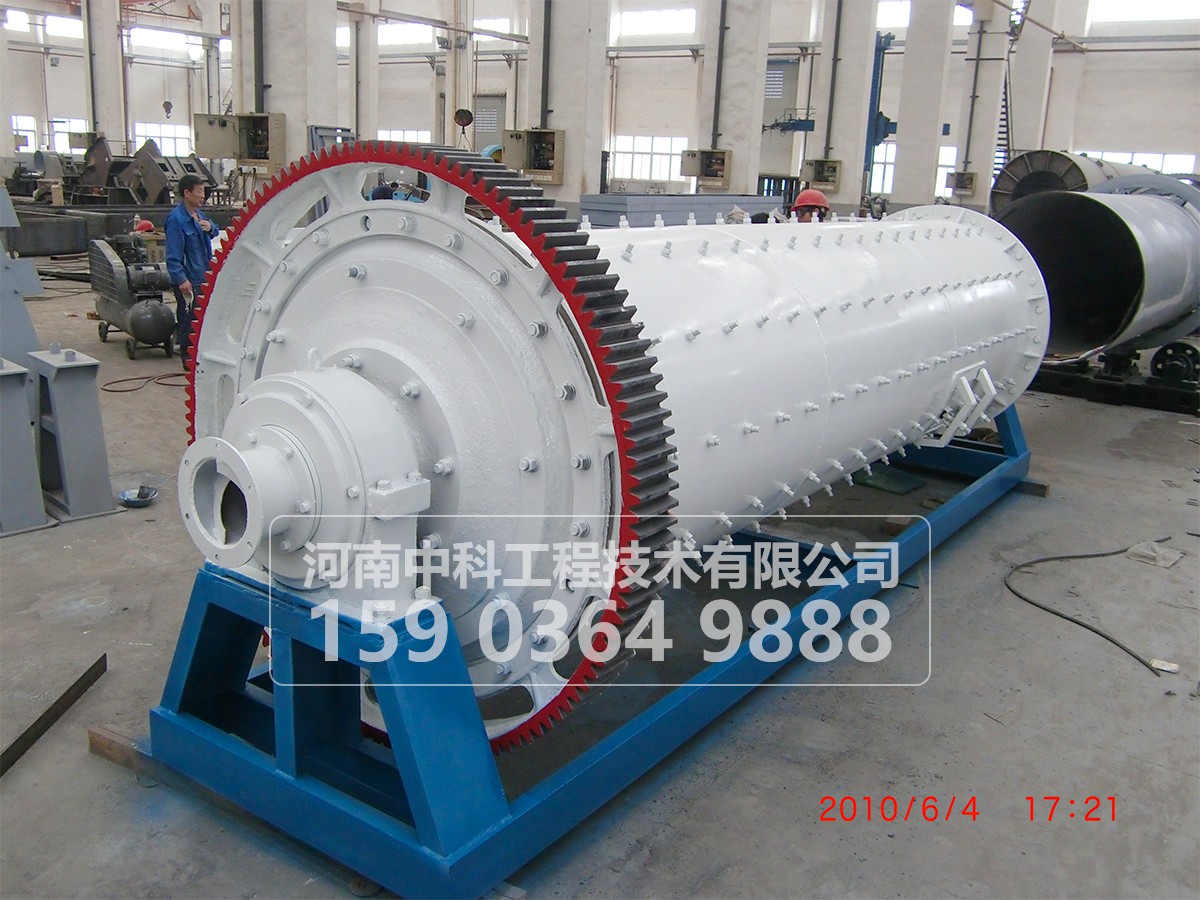

格子型球磨机大体构造由筒体、筒体衬板、大齿环、排矿格子、给矿器组成，除排矿端安装有排矿格子板外，其他都和溢流型球磨机相似。格子型球磨机的排矿端盖及格子板构造如图、格子衬板、轴承内套、中空轴颈、簸箕形衬板、中心衬板、筋条、楔铁组成。
在排矿端的带有中空轴颈的端盖内，装有轴承内套和排矿格子。排矿格子由中心衬板、格子衬板和簸箕形衬板等组成。在端盖的内壁上铸有八根放射状的筋条，将端盖分成八个扇形室，在每个扇形室内安装簸箕形衬板，并用螺钉固定在端盖上，然后将格子板安装在由簸箕衬板所形成的每个扇形室上。格子衬板有两种结构形式:一种是由两块合成一组，由楔铁压紧，楔铁则用螺钉穿过筋条固紧在端盖上，中心部分用中心衬板止口托住,以免它们倾斜和脱落;另一种是把两块合成一块，直接用螺钉固定。中心衬板是星形的，它由两块组成，用螺钉固定在筋条上。
